Inwentaryzacja instalacji przemysłowych: kiedy ją wykonać

Inwentaryzacja instalacji przemysłowych jest potrzebna wszędzie tam, gdzie trzeba poznać rzeczywisty układ urządzeń, przewodów, rurociągów, konstrukcji wsporczych i elementów technicznych. W zakładach produkcyjnych dokumentacja często powstaje etapami, a kolejne modernizacje zmieniają przebieg instalacji. Po latach trudno mieć pewność, że rysunki odpowiadają temu, co znajduje się w hali.

Dobrze wykonana dokumentacja pomaga planować remont, rozbudowę, wymianę urządzeń, audyt bezpieczeństwa albo przygotowanie modelu dla projektanta. Zmniejsza ryzyko kolizji, przestojów i kosztownych pomyłek. W praktyce inwentaryzacja instalacji przemysłowych jest sposobem na uporządkowanie przestrzeni technicznej, zanim zacznie się ingerować w działający zakład.

Inwentaryzacja instalacji przemysłowych i jej cel

Celem jest opisanie stanu faktycznego. Może chodzić o przebieg rurociągów, rozmieszczenie urządzeń, wysokości, średnice, dostęp serwisowy, konstrukcje nośne, kanały technologiczne albo relacje między elementami instalacji. Zakres powinien wynikać z tego, co ma się wydarzyć po pomiarach.

Jeżeli planowana jest modernizacja, projektant potrzebuje dokładnych danych o przestrzeni i możliwych kolizjach. Jeżeli celem jest audyt, większe znaczenie mogą mieć punkty krytyczne, dostępność urządzeń i zgodność z dokumentacją. Bez jasnego celu łatwo zamówić opracowanie zbyt ogólne albo niepotrzebnie rozbudowane.

Kiedy warto ją zlecić

Najczęściej przed przebudową, wymianą linii technologicznej, remontem instalacji, rozbudową zakładu, sprzedażą obiektu przemysłowego albo przygotowaniem dokumentacji powykonawczej po większych pracach. Inwentaryzacja może być także potrzebna po awarii, gdy trzeba zrozumieć, jak przebiega instalacja i gdzie znajdują się newralgiczne elementy.

Warto działać zanim wykonawcy wejdą na teren. Im wcześniej powstanie dokumentacja, tym łatwiej ocenić warianty techniczne, koszt i czas prac. W zakładzie produkcyjnym nawet krótki przestój może być drogi, dlatego dobre dane wejściowe mają znaczenie organizacyjne, nie tylko projektowe.

Metody pomiaru i dokumentowania

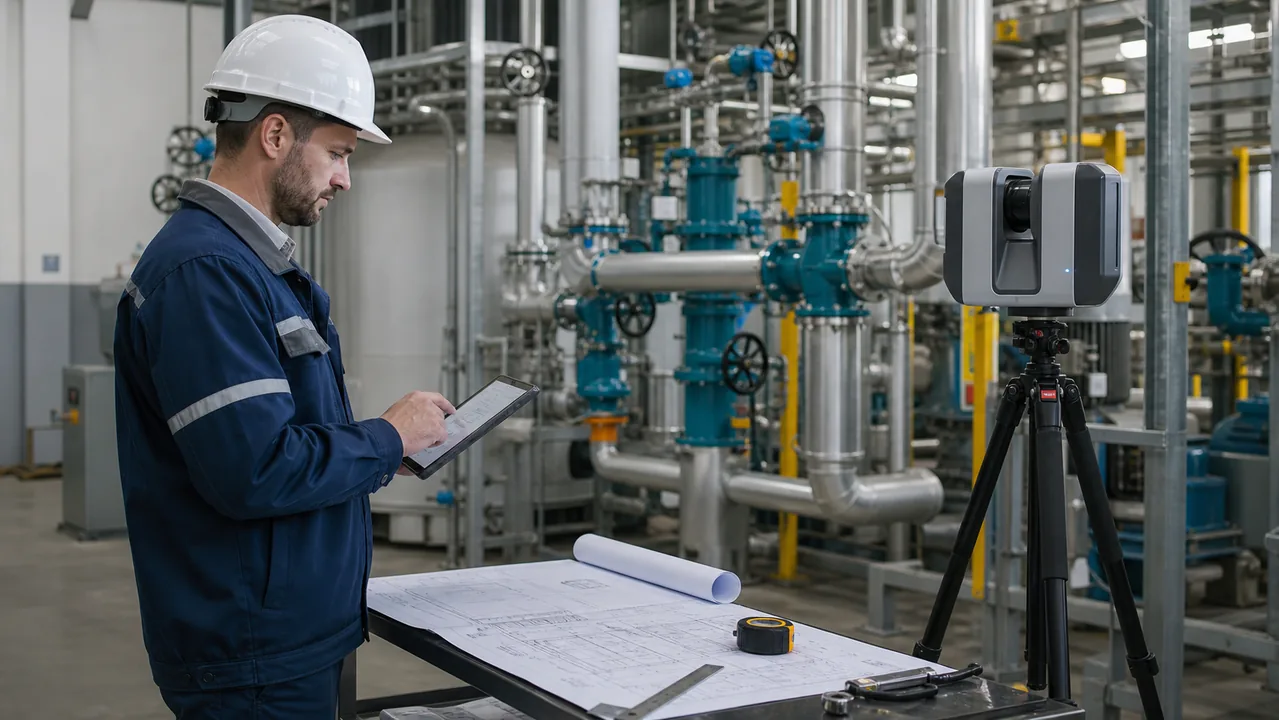

Do prac można wykorzystać pomiary klasyczne, skaning laserowy, dokumentację fotograficzną, modele 3D, rzuty, przekroje i zestawienia. Skaning jest szczególnie przydatny przy gęstych instalacjach, gdzie wiele przewodów przebiega na różnych poziomach. Pozwala później analizować przestrzeń bez ciągłego powrotu na halę.

Nie zawsze potrzebny jest pełny model całego zakładu. Czasem wystarczy wybrany fragment instalacji lub obszar planowanej modernizacji. Najważniejsze jest dopasowanie dokładności i formatu danych do pracy, którą mają wykonać projektanci, utrzymanie ruchu albo wykonawcy.

Jak przygotować zakład do pomiarów

Przed wejściem zespołu pomiarowego trzeba ustalić dostęp, zasady bezpieczeństwa, godziny pracy, obszary wyłączone, kontakt do osoby technicznej i wymagania dotyczące ochrony informacji. Warto przygotować istniejące rysunki, schematy, wykazy urządzeń i informacje o ostatnich zmianach w instalacji.

Jeżeli pomiary mają być wykonane w działającym zakładzie, trzeba zaplanować je tak, aby nie utrudniały produkcji. Czasem konieczne są prace poza głównymi godzinami, specjalne pozwolenia albo obecność pracownika znającego obiekt. Dobra organizacja jest równie ważna jak sam sprzęt.

Najczęstsze ryzyka w dokumentacji

Największy problem to nieaktualne rysunki. Drugi to brak informacji o elementach zasłoniętych, trudno dostępnych lub prowadzonych pod stropem. Trzeci to dokumentowanie tylko tego, co widać z poziomu podłogi. Czwarty to brak ustalenia, czy wynik ma być mapą, modelem, zestawieniem, dokumentacją zdjęciową czy materiałem do projektu.

Inwentaryzacja instalacji przemysłowych powinna kończyć się materiałem, który da się wykorzystać. Dlatego przed zleceniem warto zapytać o format plików, poziom szczegółowości, sposób opisu elementów i możliwość aktualizacji danych po kolejnych pracach. Dokumentacja przemysłowa żyje razem z zakładem.

Co ustalić z wykonawcą

Przed rozpoczęciem prac określ, które obszary są krytyczne, jakie instalacje mają być opisane i jakie formaty będą potrzebne projektantom. Warto wskazać, czy dokumentacja ma obejmować tylko geometrię, czy także identyfikację urządzeń, średnice, poziomy, punkty podparcia i elementy wymagające dostępu serwisowego. Im lepszy opis celu, tym mniej zbędnych danych i mniejsze ryzyko braków.

Ustal również zasady bezpieczeństwa i poufności. Zakłady przemysłowe często mają procedury wejścia, ograniczenia fotografowania, strefy niebezpieczne i dane technologiczne, których nie można swobodnie udostępniać. Dobre przygotowanie organizacyjne pozwala wykonać pomiary sprawnie i bez niepotrzebnego zatrzymywania pracy zakładu.
